Isostatisme Hyperstatisme - Schématisation

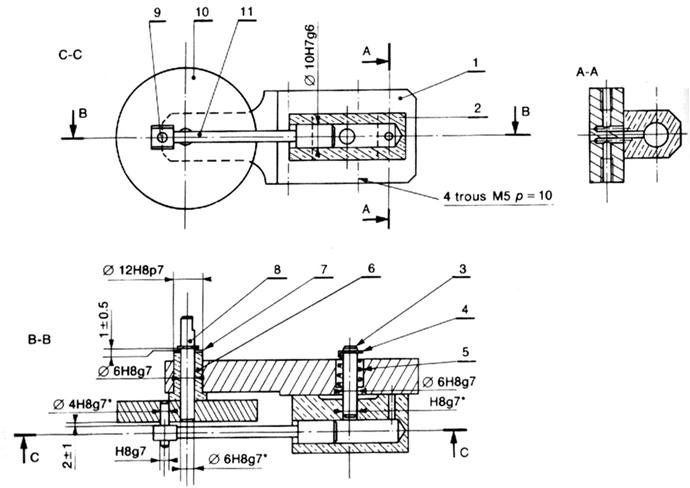

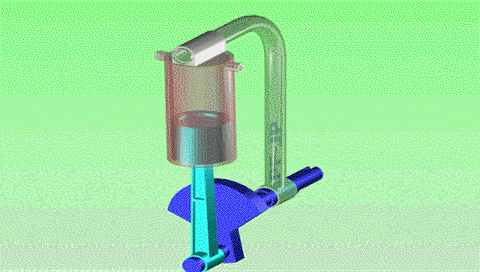

Le mécanisme présenté représente le mécanisme d'un moteur à vapeur

1 - Modélisation du système présenté:

•  Colorier les sous ensembles rigides

•  Faire un schéma cinématique et un graphe des liaisons du système

•  Analyser l'hyperstatisme (en 3D) de ce montage.

•  Indiquer les tolérances géométriques à respecter pour permettre le fonctionnement du mécanisme.

2 – On souhaite modéliser l'ensemble pour calculer le couple moteur nécessaire au fonctionnement, ainsi que les actions dans les liaisons:

Hypothèses: L'effort maxi lié à la compression est connu (32 daN); les effets dynamiques sont négligés.

Le mécanisme est modélisé en plan. (correspondant à la vue de face)

•  Indiquer les autres hypothèses portant sur les pièces, les liaisons, les actions.

•  Faire un schéma cinématique minimal et un graphe des liaisons de l'ensemble.

•  Analyser l'hyperstatisme du système modélisé. Si le modèle est hyperstatique proposer un modèle isostatique
