Isostatisme Hyperstatisme - Schématisation

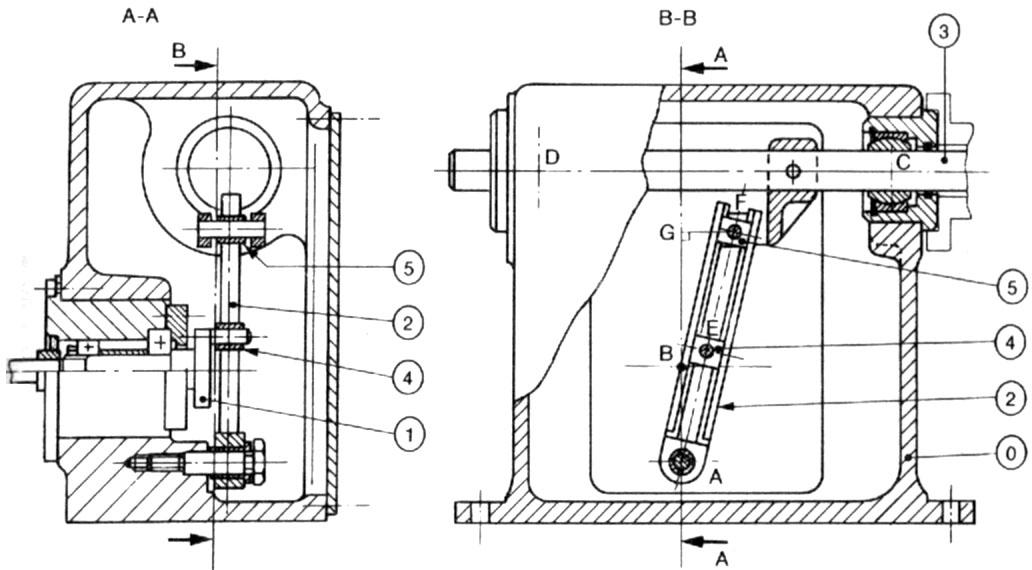

Le mécanisme présenté est utilisé dans les silos à céréales et permet d'actionner un trieur à grains.

1 – Analyse du montage de l'axe 3 en C et D. (Les montages en C et D sont identiques.)

Faire un schéma cinématique et un graphe des liaisons pour le montage entre 3 et 0.

Analyser l'hyperstatisme (en 3D) de ce montage.

Indiquer les mobilités possibles entre 3 et 0 et Donner la liaison équivalente.

Quel est l'intérêt de ce montage en C et D ?

2 – On souhaite modéliser l'ensemble pour calculer le couple moteur nécessaire au fonctionnement, ainsi que les actions dans les liaisons:

Hypothèses: L'effort axial maxi sur 3 est connu (45 daN); les effets dynamiques sont négligés.

Vous indiquerez les autres hypothèses portant sur le mécanisme, les pièces, les liaisons, les actions

Faire un schéma cinématique minimal et un graphe des liaisons de l'ensemble.
Analyser l'hyperstatisme du système modélisé. Si le modèle est hyperstatique proposer un modèle isostatique
