Isostatisme Hyperstatisme - Schématisation

Pour les différents mécanismes représentés oscillants , réalisez le travail demandé ci - dessous

.

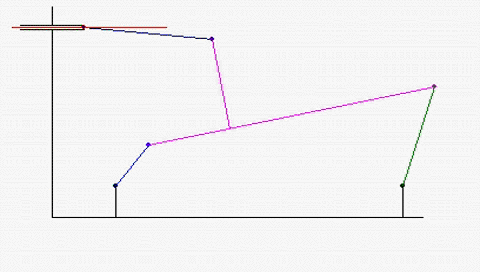

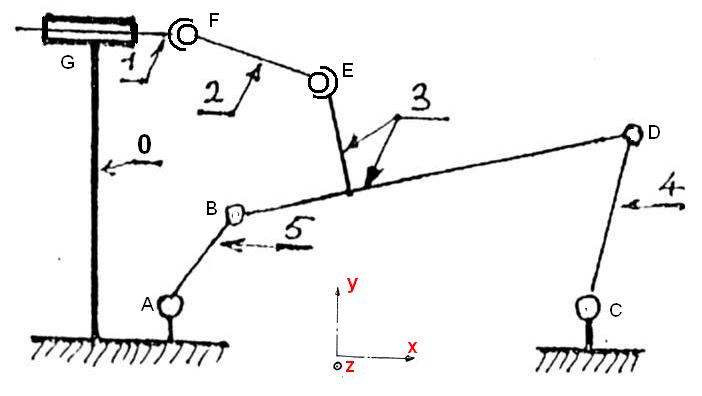

pompe doseuse type 1	pompe doseuse type 1

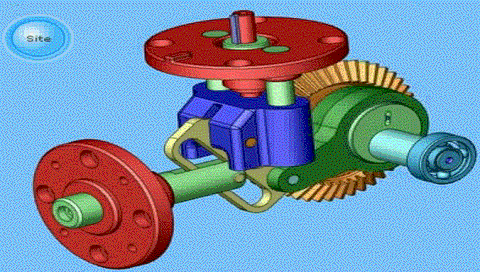

Pompe doseuse type 2	Pompe doseuse type 2

1 -Questions préalables:

Où est l'entrée et la sortie du système?

Le fonctionnement du mécanisme peut il être modélisé en plan?

2 - Schéma cinématique

Tracer le schéma cinématique du système (numéro, repère...)

3 - Graphe de puissance

Représenter le système globalement avec un graphe de de puissance: (Indiquer sur le graphe, pour l'entrée et la sortie: les éléments suivants::numéro de la pièce, type de mouvement, paramètre de vitesse, paramètre d'action mécanique)

4 - Analyse de l'isostatisme

Tracer le graphe des liaisons.

Faites apparaitre sur le schéma les mobilités.

Placer le nombre de degrés de liaison à coté de chaque liaison (sur le schéma et le graphe).Vous ferez l'analyse en 2D si le mécanisme peut être modélisé en 2D, et en 3D (dans tous les cas)

Remplir un tableau permettant le calcul du degré d'hyperstatisme

Dans le cas où le système est hyperstatique, indiquez simplement la raison de cette hyperstatisme
